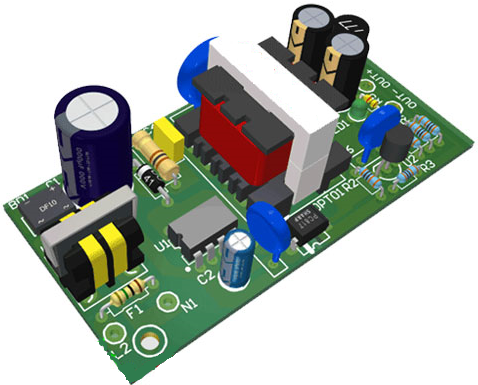

مراحل کلیدی برای تست سریع آی سی عبارت اند از:

جهت تست به دو صورت میتوان عمل کرد:

A. بررسی پارامترهای ظاهری:

• ترک خوردگی یا سوختگی: به دنبال هرگونه ترک خوردگی، سوختگی یا تغییر رنگ در اطراف آی سی باشید.
• لکه های سیاه: وجود لکه های سیاه میتواند نشانه ای از گرم شدن بیش از حد و آسیب دیدن آی سی باشد.
• اتصالات سرد:بررسی کنید که آیا پایه های آی سی به خوبی به برد لحیم شده اند یا خیر.
• بررسی خازن ها و مقاومت ها: اجزای اطراف آی سی مانند خازن ها و مقاومت ها را بررسی کنید تا مطمئن شوید که سالم هستند و به درستی عمل میکنند. چرا که روی عملکرد آی سی تاثیرگذارند.

B. بررسی پارامترهای عملکردی:

• بررسی ولتاژ پایه ها: ولتاژ ورودی و خروجی آی سی را با استفاده از مولتی متر اندازه گیری کنید و مطمئن شوید که در محدوده مشخص شده در دیتاشیت قرار دارند.
• بررسی جریان مصرفی: در صورت امکان، جریان مصرفی آی سی را اندازه گیری کنید و با مقدار نرمال مذکور در دیتاشیت مقایسه کنید.
• تست سیگنال PWM: با استفاده از اسیلوسکوپ، شکل موج سیگنالهای ورودی و خروجی آی سی را بررسی کنید. هرگونه نویز یا اعوجاج در سیگنال میتواند نشان دهنده خرابی آی سی باشد.
• بررسی دما: در حین کار، دمای آی سی را بررسی کنید. اگر دما خیلی بالا برود، ممکن است نشان دهنده مشکلاتی مانند بار بیش از حد یا خرابی باشد.
• تست بار: یک بار مشخص به خروجی وصل کنید و عملکرد منبع تغذیه را تحت بار بررسی کنید. اطمینان حاصل کنید که ولتاژ و جریان در محدوده مطلوب باقی بمانند.
• اندازه گیری مقاومت پایه ها: مقاومت بین پایه های مختلف آی سی را اندازه گیری کنید. مقدار مقاومت باید با مشخصات فنی مطابقت داشته باشد.
  تست دیود های داخلی: بسیاری از آی سی های سوئیچینگ دارای دیودهای داخلی هستند. با استفاده از مولتی متر در حالت دیود، این دیودها را تست کنید.

C. تست با جایگزینی:

• آی سی مشابه: اگر یک آی سی مشابه در دسترس دارید، آن را جایگزین کرده و عملکرد منبع تغذیه را بررسی کنید.
• آی سی نو: در صورتی که مطمئن نیستید آی سی معیوب است یا خیر، میتوانید یک آی سی نو را جایگزین کنید.

D. تست با مدار تست:

اگر امکان دسترسی به یک مدار تست وجود دارد، آی سی را در این مدار قرار داده و عملکرد آن را ارزیابی کنید.

دلایل رایج خرابی آی سی سوئیچینگ:

• گرم شدن بیش از حد: یکی از دلایل اصلی خرابی آی سی سوئیچینگ است که میتواند به دلیل نقص در سیستم خنک کننده یا بارگذاری بیش از حد رخ دهد.

• نوسانات ولتاژ: نوسانات شدید ولتاژ ورودی میتواند به آی سی آسیب برساند.

• قطعات معیوب دیگر: خرابی سایر قطعات مانند خازن ها، دیودها یا ترانزیستورها میتواند به صورت غیرمستقیم باعث آسیب دیدن آی سی شود.

• خطای طراحی: در برخی موارد، ممکن است ایراد از طراحی مدار باشد که باعث میشود آی سی تحت فشار بیش از حد قرار گیرد.

• این مراحل میتوانند به شما کمک کنند تا به سرعت وضعیت آی سی سوئیچینگ منبع تغذیه را بررسی کنید. اگر در هر مرحله ای مشکل خاصی مشاهده کردید، ممکن است نیاز به بررسی عمیق تر یا تعویض قطعات باشد.

نکات مهم هنگام تست:

• دیتاشیت: همیشه به دیتاشیت آی سی مراجعه کنید تا اطلاعات دقیق در مورد مشخصات فنی، نحوه تست و عیب یابی آن را بدست آورید.
• ایمنی: انجام هرگونه تست روی مدارهای الکترونیکی، به ویژه آنهایی که با ولتاژ بالا کار میکنند، میتواند خطرناک باشد. حتماً قبل از انجام هر کاری، ایمنی خود را با جداکردن منبع تغذیه از برق و تخلیه خازن های آنها تأمین کنید و از تجهیزات محافظتی مناسب استفاده کنید.
• تجهیزات مناسب: از تجهیزات اندازه گیری دقیق و مناسب مانند مولتی متر، اسیلوسکوپ و لحیم کاری استفاده کنید.
