ماژول‌های SFP: قلب تپنده شبکه‌های مدرن

راهنمای جامع برای شناخت و استفاده از ماژول‌های SFP

مقدمه

با گذار به عصر دیجیتال، نیاز به ارتباطات شبکه‌ای سریع و قابل اطمینان تبدیل به یک شرط بنیادین برای پیشرفت در هر جنبه‌ای از زندگی مدرن شده است. در این چارچوب، کارآیی و قابلیت اطمینان انتقال داده‌ها از اولویت‌های برتر مهندسین و توسعه‌دهندگان شبکه‌به شمار می‌روند. در این میان، Small Form-factor Pluggable (SFP) در اصل نقشی حیاتی در شبکه‌ها ایفا می‌کنند و به عنوان بخشی ضروری از زیرساخت‌های ارتباطی شناخته می‌شوند. همانطور که ارتباطات دیجیتال و شبکه‌سازی از اصلی‌ترین جوانب زندگی امروز محسوب می‌شوند، ماژول‌های SFP به دلیل انعطاف‌پذیری بالا، سایز کوچک و راه‌حل‌های اقتصادی که ارائه می‌دهند در مرکز این جریان قرار دارند. از طریق اتصالات فیبر نوری یا مسی، آن‌ها انتقال داده‌های سریع در سازمان‌ها، مراکز داده و بسیاری از کارکردهای دیگر را تسهیل می‌بخشند.

Small Form-factor Pluggable

SFP‌ها، که ابتدا در اواخر دهه 1990 معرفی شدند، راه را برای تغییری معنادار در صنعت شبکه باز کردند. این ماژول‌ها، که به عنوان جانشینانی برای بزرگ‌ترین و کمتر انعطاف‌پذیر بودن طراحی‌های قبلی مانند Gigabit Interface Converter (GBIC) طراحی شدند، قابلیت ارتباطی سریع‌تر و کارآمدتری را به همراه طراحی کوچک و قابلیت استفاده مجدد فراهم آوردند. آن‌ها به سرعت تبدیل به استاندارد دهه برای اتصال فیبر نوری شدند و با استفاده از مزیت‌های مطلوب فیزیک نوری نسبت به اتصالات مسی سنتی، یک پلتفرم قابل اعتماد برای شبکه‌هایی با نیاز به پهنای باند وسیع و کم‌ترین میزان تأخیر ایجاد کردند. با پیشرفت‌هایی که در این اجزاء صورت گرفته، SFP‌ها نه تنها در زمینه فناوری اطلاعات، بلکه در طیف گسترده‌تری از بخش‌های صنعتی مانند ارتباطات مخابراتی و شبکه‌های بانکی، بخش حیاتی برای ارتباطات داده در سرتاسر جهان شده‌اند. نسل امروزی از SFP‌ها که شامل SFP+ و QSFP+ است، نه تنها نرخ داده‌های بسیار بالاتری را ارائه می‌دهند، بلکه پیشنهاداتی برای تنظیمات پیچیده شبکه‌های کامپیوتری با ده‌ها و حتی صدها اتصالات مختلف را نیز فراهم می‌آورند. این قابلیت‌های گسترده، SFP‌ها را به اجزاء حیاتی در معماری‌های ارتباطی که باید انعطاف‌پذیری و کارآمدی را در سطح بالایی حفظ کنند، تبدیل کرده است. دریچه‌ای که SFP‌ها به روی جوامع علمی و تجاری باز کرده‌اند، یک نماد قدرتمند از توانایی انسان برای دستیابی به سرعت‌های بالاتر، اتصالات دورتر و تبادلات اطلاعات پیچیده‌تر در دنیای شبکه‌های کامپیوتری است.

SFP چیست؟

SFP مخفف Small Form-factor Pluggable است که یک استاندارد صنعتی برای ماژول‌های گیرنده-فرستنده (transceiver) است که امکان اتصال ابزارهای شبکه مانند سوئیچ‌ها، روترها، و فایروال‌ها به کابل‌های فیبر نوری یا کابل‌های مسی را فراهم می‌کند. این ماژول‌ها به‌طور قابل تعویض در حین کار (hot-swappable) به پورت‌های شبکه متصل می‌شوند و به شبکه‌ها اجازه می‌دهند تا با سرعت‌ها و فاصله‌های مختلف ارتباط برقرار کنند. SFP‌ها در اندازه‌ها و ظرفیت‌های گوناگونی برای پشتیبانی از انواع مختلف مدیا و نرخ‌های داده موجود هستند و از پهنای باند‌های متفاوت، از 100Mbps تا بیش از 10Gbps، پشتیبانی می‌کنند.

مشخصات استاندارد SFP

• ابعاد فیزیکی: SFP‌ها برای مطابقت با طراحی شبکه‌های گوناگون به‌طور استانداردی طراحی شده‌اند که معمولا با ابعاد حدودی 13.4mm عرض، 56.5mm طول و ارتفاع 8.5mm همراه هستند.
• نرخ داده: SFP‌ها قادر به پشتیبانی از نرخ‌های داده‌ای متفاوت از 100Mbps تا بیش از 10Gbps هستند. نسخه‌های جدیدتر مانند SFP+ امکان پشتیبانی از نرخ‌های داده بالاتری را فراهم می‌آورند.
• مشخصات نوری: SFP‌ها برای محدوده‌های مختلفی از طول موج‌ها و بردها طراحی شده‌اند، با مدل‌های اختصاصی برای استفاده در شبکه‌های مترو، شبکه‌های برد متوسط و بردهای بسیار طولانی (Long-Haul).
• اتصالات: این ماژول‌ها معمولاً با اتصالات LC (Lucent Connector) همراه هستند که به کاربران امکان می‌دهد تا تجهیزات فیبر نوری را بدون نیاز به جوشکاری یا ترمینیشن متصل کنند.
• طراحی هوشمند: برخی از SFP‌ها با تعبیه Digital Diagnostics Monitoring (DDM) یا Digital Optical Monitoring (DOM) ساخته می‌شوند که به کاربران اجازه می‌دهد تا از سلامت و عملکرد ماژول‌ها مطمئن شوند.
• تحمل دما: ماژول‌های استاندارد SFP‌ در محدوده دمای گسترده‌ای از تقریباً 0 تا 70 درجه سانتی‌گراد کار می‌کنند. مدل‌هایی مقاوم (Industrially Rated) برای شرایط سخت‌تر نیز موجودند.

کاربرد SFPها در شبکه‌های کامپیوتری

• ارتباط مترو و اکسس: SFP‌ها برای اتصالات در سطوح مترو (یا شهری) و اکسس که در آن اتصالات نقطه به نقطه در فواصل کمتر از ۸۰ کیلومتر مورد نیاز هستند، طراحی شده‌اند. آن‌ها امکان ارسال داده‌های بسیار سریع را بین استیشن‌‌ها ارائه می‌دهند و عملکرد شبکه‌های وایرلس را بهبود می‌بخشند.
• دیتا سنترها: در محیط‌های دیتا سنتر، که نیازمند ارتباطات با پهنای باند بالا و تأخیر کم هستند، SFP‌ها امکان نقل و انتقال داده‌های حجیم بین سرورها، سیستم‌های ذخیره‌سازی و دیگر تجهیزات را فراهم می‌آورند.
• اتصالات برد متوسط و بلند: برای شبکه‌هایی که نیازمند اتصال بردهای متوسط (تا ۱۶۰ کیلومتر) و بردهای بسیار طولانی (بالای ۱۶۰ کیلومتر) هستند، SFP‌های مخصوص ارائه‌شده به بازار پاسخگوی نیازها با هزینه‌های قابل قبولی هستند.
• شبکه‌های پخش تصویر و صدا: SFP‌ها در شبکه‌هایی که به انتقال پخش تصویر و صدا می‌پردازند، با امکان ارتباطات پایدار، ویژگی‌ مطلوبی محسوب می‌شوند و به طور گسترده در صنایع رسانه‌ای، از جمله در ایستگاه‌های تلویزیونی و رادیویی، مورد استفاده قرار می‌گیرند.
• طراحی شبکه‌های انعطاف‌پذیر و مقیاس‌پذیر: با توجه به قابلیت جابه‌جایی آسان و سرعت بالای ارتباطات، SFPها از اجزای اساسی در شبکه‌هایی هستند که نیازمند انعطاف‌پذیری و توسعه‌پذیری هستند، به‌ویژه برای کسب‌وکارهای در حال رشد که نیازمند تطبیق با تقاضاهای متغیر می‌باشند.
• شبکه‌های مخابراتی و خدمات ارتباطی: SFP‌ها در هسته شبکه‌های مخابراتی، برای فراهم‌آوری ارتباطات پرسرعت برای خدمات گسترده در انتقال داده‌ها، صدا و تصویر استفاده می‌شوند.

انواع رایج SFPها

نکته‌های کلیدی برای انتخاب SFP

نحوه عملکرد و اتصال SFPها

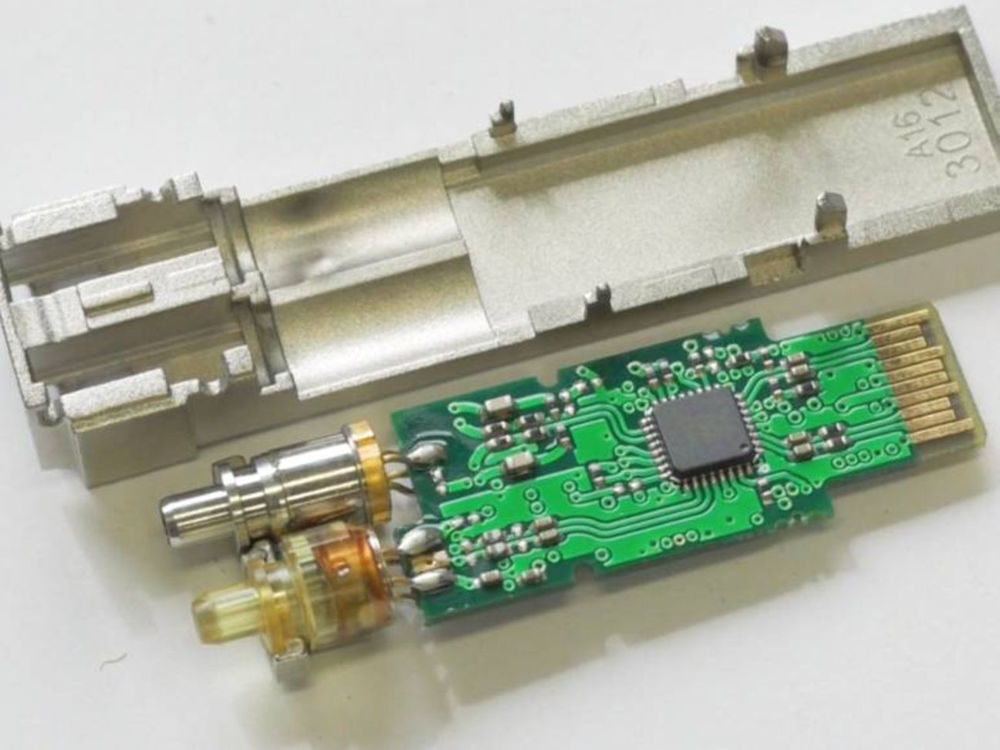

• عملکرد اساسی: SFP‌ها به عنوان مبدل‌های نوری-الکتریکی عمل می‌کنند. آن‌ها داده‌های الکتریکی را از تجهیزات شبکه مانند سوئیچ‌ها و روترها دریافت و آن‌ها را به سیگنال‌های نوری تبدیل می‌کنند که قابل انتقال از طریق فیبرهای نوری هستند. در مقابل، داده‌های نوری را از شبکه دریافت و دوباره به سیگنال‌های الکتریکی تبدیل می‌کنند.

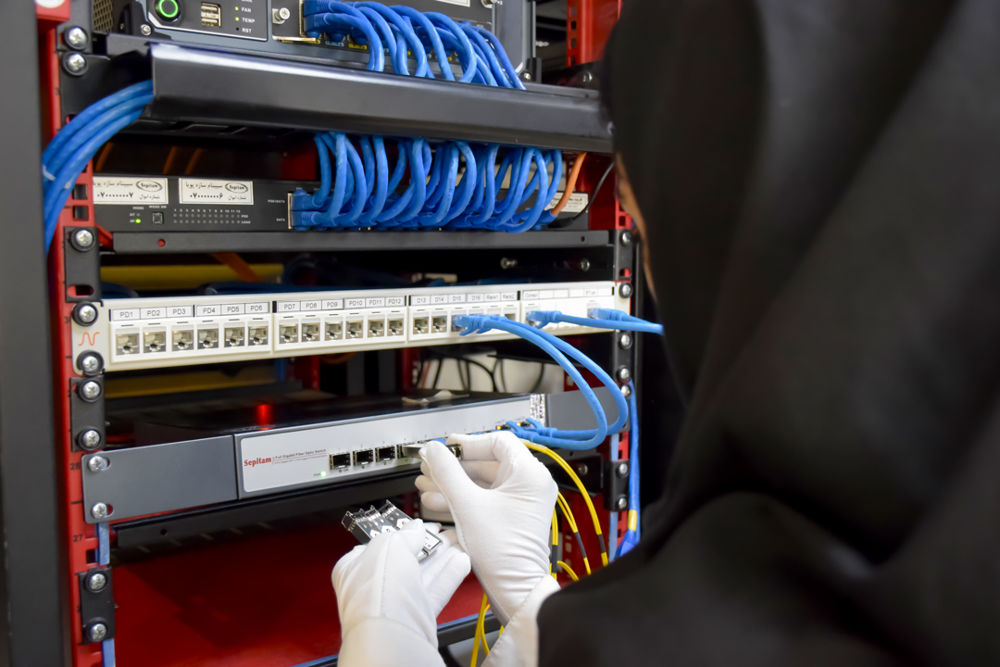

• اتصال فیزیکی: SFPها دارای یک رابط قابل‌جداشدن بدون نیاز به خاموش کردن تجهیزات هستند (hot-swappable). این به معنای آن است که می‌توان آن‌ها را در حالت عملیاتی به تجهیزات شبکه متصل یا جدا کرد. برای اتصال، ماژول SFP به آرامی درون اسلات مربوطه که بر روی سوئیچ یا روتر قرار دارد، فشرده می‌شود.
• ارتباط با تجهیزات شبکه: پس از نصب فیزیکی SFP، دستگاه شبکه به طور خودکار ماژول را تشخیص داده و ارتباط میان داده‌های الکتریکی رابط شبکه و سیگنال‌های نوری را برقرار می‌کند.
• اتصال فیبر نوری: برای اتصال فیبر نوری به SFP، نوع متناسب با ماژول انتخابی (مالتی‌مود یا سینگل‌مود) و اتصالات مناسب (به طور معمول LC) لازم است تا بطور مستقیم به پورت‌های نوری ماژول متصل شوند.
• کانفیگریشن و نظارت: برخی از SFP‌ها دارای قابلیت‌های Digital Diagnostics Monitoring (DDM) هستند که به کاربران اجازه می‌دهد تا بر عملکرد سیستم نظارت و بروز هرگونه مسائل را به سرعت شناسایی کنند.
• اتصالات دیزی-چین و مسیریابی: SFPها همچنین می‌توانند برای ایجاد اتصالات متوالی (daisy-chain) بین چندین دستگاه شبکه یا در مسیریابی هوشمند داده‌ها در یک سناریوی شبکه متشکل از چند راه استفاده شوند.

ملاحظات تکنیکی

Small Form-factor Pluggable (SFP) به دلیل انعطاف‌پذیری و قابلیت‌های متنوع، استاندارد صنعتی شده‌اند. در انتخاب و استفاده از SFP‌ها، جنبه‌های فنی متعددی باید مد نظر قرار گیرند تا عملکرد شبکه بهینه و مطابق با استانداردها باشد:

• نرخ داده: بسته به نیازمندی‌های باندویدث شبکه، SFP‌ها در نرخ داده‌های مختلفی موجود هستند، از 100 Mbps در SFP قدیمی‌تر تا 10 Gbps در SFP+ و حتی بالاتر در انواع جدیدتر مانند QSFP (Quad SFP) و QSFP28 که تا 100 Gbps پشتیبانی می‌کنند.
• برد: مشخصات برد SFP بر اساس نوع اتصالی که پشتیبانی می‌کند – مسی، مالتی‌مود یا سینگل‌مود فیبر نوری – متفاوت است. SFP‌های مسی معمولاً محدوده‌ای تا 100 متر را پشتیبانی می‌کنند، در حالی که SFP‌های نوری می‌توانند داده‌ها را به مسافت‌هایی بیشتر از 120 کیلومتر منتقل کنند.
• توان مصرفی: SFPها به دلیل استفاده در مراکز داده و شبکه‌های محلی که ممکن است صدها یا هزاران ماژول داشته باشند، باید مؤثر و کارآمد باشند. بیشتر ماژول‌های SFP توسط استانداردهایی مانند IEEE با توان مصرفی تعریف‌شده‌اند که معمولاً کمتر از 1 وات است.
• حساسیت گیرنده: کیفیت سیگنال دریافتی به حساسیت گیرنده ماژول SFP بستگی دارد. SFPهایی با حساسیت بالاتر قادر به دریافت سیگنال‌های ضعیف‌تر هستند، که این برای اتصالات بلندبرد یا شرایطی که فیبر نوری دارای تلفات بیشتری است، مزیت محسوب می‌شود.
• استانداردهای چندسازنده: SFPها بر اساس MSA (Multi-Source Agreement) استانداردسازی می‌شوند، این بدین معنی است که SFP‌های ساخته شده توسط سازندگان مختلف باید به‌طور یکسان در تجهیزات شبکه‌ای سازگار باشند.
• قابلیت‌های نظارتی: ویژگی‌هایی مانند Digital Optical
