افزایش ظرفیت ارتباطی بین سایت‌های سازمانی با استفاده از CWDM

مقدمه

افزایش ظرفیت ارتباطی میان سایت‌های مختلف سازمانی همواره یکی از چالش‌های اصلی مدیران شبکه و طراحان زیرساخت بوده است. در بسیاری از پروژه‌ها، اگرچه نیاز به انتقال حجم بیشتری از داده وجود دارد، اما محدودیت تعداد رشته‌های فیبر نوری مانع توسعه شبکه می‌شود. اجرای مسیر جدید فیبر معمولاً مستلزم صرف هزینه، زمان و منابع اجرایی قابل توجهی است؛ از این رو استفاده بهینه از زیرساخت موجود اهمیت ویژه‌ای پیدا می‌کند.

فناوری Coarse Wavelength Division Multiplexing (CWDM) یکی از راهکارهای متداول برای افزایش ظرفیت انتقال بر روی فیبرهای موجود است. این فناوری امکان انتقال هم‌زمان چندین سرویس مستقل را بر روی یک زوج فیبر فراهم می‌کند و بدون نیاز به توسعه فیزیکی شبکه، ظرفیت ارتباطی را به‌طور چشمگیری افزایش می‌دهد.

در این مقاله، سناریوی طراحی ارتباط بین دو سایت سازمانی با فاصله تقریبی 30 تا 40 کیلومتر مورد بررسی قرار می‌گیرد و فرآیند انتخاب راهکار مناسب بر اساس نیازهای فنی و محدودیت‌های موجود تشریح می‌شود.

تحلیل نیازمندی‌های پروژه

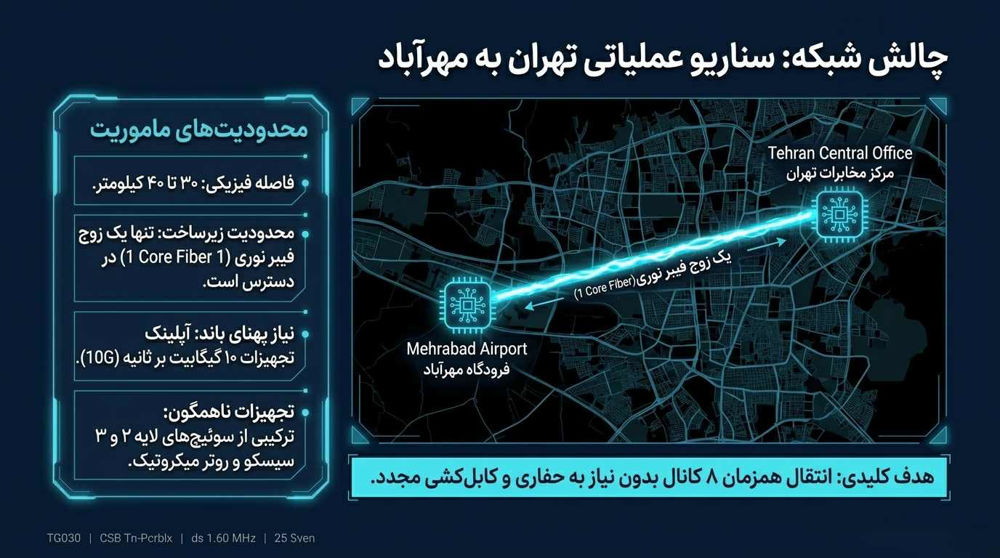

در این سناریو، دو سایت سازمانی از طریق یک زوج فیبر نوری به یکدیگر متصل هستند. فاصله بین دو مرکز حدود 30 تا 40 کیلومتر بوده و بخشی از زیرساخت شبکه شامل سوئیچ‌های لایه 2 و لایه 3 و همچنین روترهای مختلف است. علاوه بر این، لینک‌های اصلی شبکه با سرعت 10 گیگابیت بر ثانیه فعالیت می‌کنند.

چالش اصلی پروژه محدودیت تعداد رشته‌های فیبر نوری است. در چنین شرایطی، هدف اصلی افزایش ظرفیت انتقال بدون ایجاد تغییر در زیرساخت فیزیکی موجود است. بنابراین راهکار انتخابی باید امکان انتقال چند سرویس مستقل را بر روی همان زوج فیبر فراهم کند و در عین حال پاسخگوی نیازهای فعلی و توسعه‌های آتی شبکه باشد.

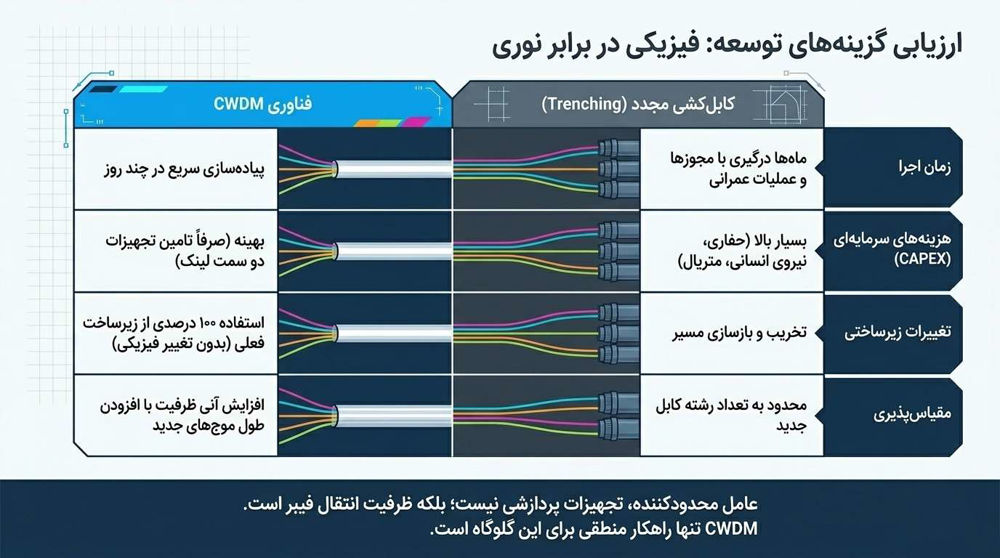

ارزیابی گزینه‌های طراحی

در فرآیند طراحی، نخست باید مشخص شود که آیا محدودیت موجود ناشی از ظرفیت تجهیزات است یا محدودیت زیرساخت انتقال. در این پروژه، عامل محدودکننده تعداد رشته‌های فیبر در دسترس است. بنابراین راهکارهایی که تغییری در بهره‌وری فیبر ایجاد نمی‌کنند، تأثیر قابل توجهی بر رفع مسئله نخواهند داشت.

استفاده از فناوری CWDM این امکان را فراهم می‌کند که چندین طول موج مستقل بر روی یک زوج فیبر منتقل شوند. هر طول موج به‌عنوان یک کانال ارتباطی مستقل عمل می‌کند و می‌تواند سرویس‌های مختلفی را حمل کند. به این ترتیب، ظرفیت زیرساخت موجود بدون نیاز به کابل‌کشی مجدد افزایش می‌یابد و امکان انتقال هم‌زمان چندین سرویس فراهم می‌شود.

تحلیل بودجه توان لینک

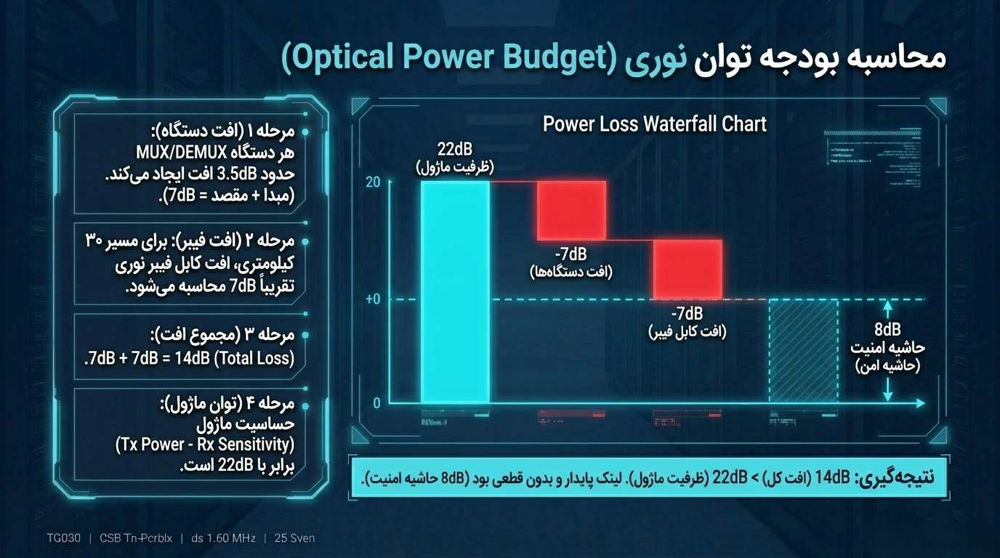

یکی از مهم‌ترین مراحل طراحی لینک‌های نوری، بررسی بودجه توان یا Link Budget است. هدف از این محاسبه، اطمینان از آن است که سیگنال نوری پس از عبور از تمامی تجهیزات و مسیر فیبر همچنان در محدوده قابل دریافت توسط گیرنده قرار داشته باشد.

در این پروژه، تلفات ناشی از تجهیزات مالتی‌پلکس و دی‌مالتی‌پلکس در دو سمت لینک و همچنین تلفات مسیر فیبر در نظر گرفته می‌شود. مجموع این تلفات باید از حداکثر بودجه توان قابل پشتیبانی توسط ماژول‌های نوری کمتر باشد تا ارتباط پایدار برقرار شود.

بررسی اولیه نشان می‌دهد که با استفاده از ماژول‌های مناسب برای فاصله مورد نظر، حاشیه توان کافی برای جبران تلفات مسیر وجود خواهد داشت. با این حال، طراحی نهایی باید بر اساس مشخصات دقیق ماژول‌های انتخاب‌شده، نتایج تست OTDR و شرایط واقعی مسیر انجام شود تا تمامی عوامل مؤثر در عملکرد لینک در نظر گرفته شوند.

انتخاب راهکار پیشنهادی

با توجه به محدودیت تعداد رشته‌های فیبر، فاصله بین دو سایت و نیاز به انتقال سرویس‌های شبکه، استفاده از CWDM به‌عنوان مناسب‌ترین راهکار انتخاب می‌شود. در این معماری، چندین کانال مستقل بر روی یک زوج فیبر تجمیع شده و در سمت مقابل مجدداً از یکدیگر تفکیک می‌شوند.

برای این پروژه، تجهیز CWDM سپیتام مدل Sepitam-CWDM8-DX-4761 گزینه مناسبی محسوب می‌شود. این محصول از هشت کانال مستقل CWDM پشتیبانی می‌کند و امکان انتقال سرویس‌های مختلف شبکه را بر روی یک زوج فیبر فراهم می‌سازد. ساختار کاملاً غیرفعال دستگاه باعث می‌شود نیازی به منبع تغذیه وجود نداشته باشد و هزینه‌های نگهداری نیز کاهش یابد.

ملاحظات طراحی

اگرچه انتخاب CWDM از نظر مفهومی راهکار مناسبی است، اما پیش از نهایی شدن طراحی باید جزئیات بیشتری از پروژه بررسی شود. تعداد دقیق سرویس‌های مورد نیاز، نرخ انتقال هر سرویس، نوع فیبر نصب‌شده، مدل ماژول‌های نوری، میزان واقعی تلفات مسیر و برنامه توسعه آینده شبکه از جمله پارامترهایی هستند که در انتخاب نهایی تجهیزات تأثیرگذار خواهند بود.

همچنین لازم است بررسی شود که آیا تمامی سرویس‌ها با سرعت 10 گیگابیت بر ثانیه منتقل می‌شوند یا ترکیبی از سرویس‌های 1G، 10G و سایر نرخ‌های انتقال مورد نیاز است. این اطلاعات در انتخاب ماژول‌های نوری، تخصیص طول موج‌ها و محاسبات نهایی لینک نقش تعیین‌کننده دارند.

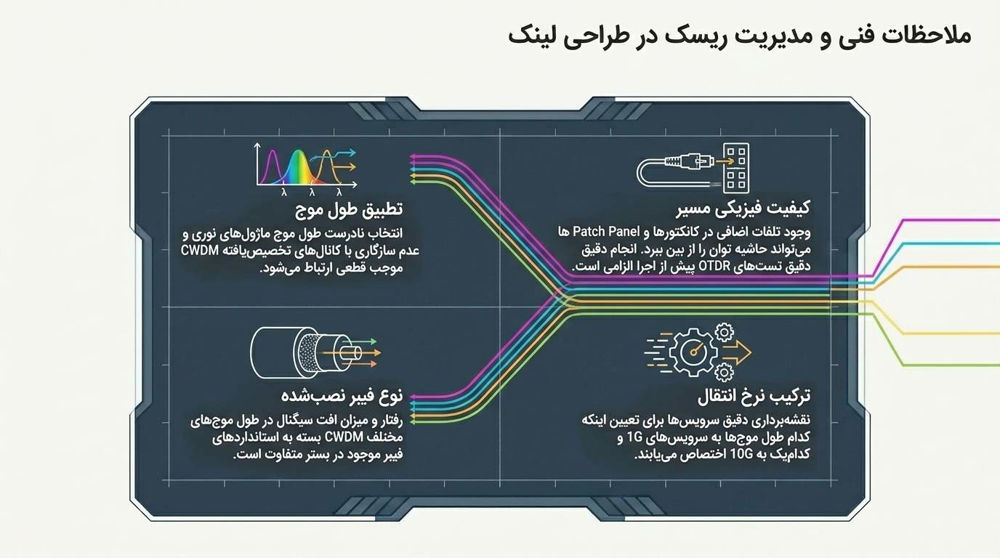

ملاحظات فنی و ریسک‌ها

موفقیت پروژه به کیفیت زیرساخت فیبر نوری و دقت طراحی وابسته است. وجود تلفات اضافی در کانکتورها، Patch Panel ها یا اتصالات می‌تواند بر عملکرد لینک تأثیر بگذارد. همچنین انتخاب نادرست طول موج یا عدم سازگاری ماژول‌های نوری با کانال‌های CWDM ممکن است موجب عدم برقراری ارتباط شود.

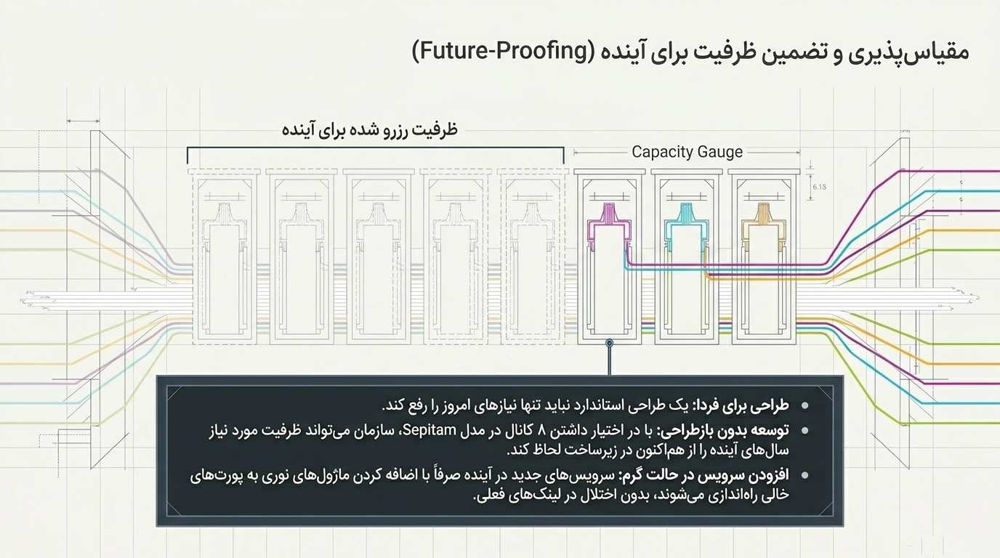

از سوی دیگر، در پروژه‌هایی که توسعه آتی شبکه مدنظر است، باید ظرفیت مورد نیاز در سال‌های آینده نیز در طراحی لحاظ شود تا زیرساخت انتخاب‌شده پاسخگوی رشد شبکه باشد و نیاز به بازطراحی مجدد ایجاد نشود.

معرفی و قابلیت‌های محصول

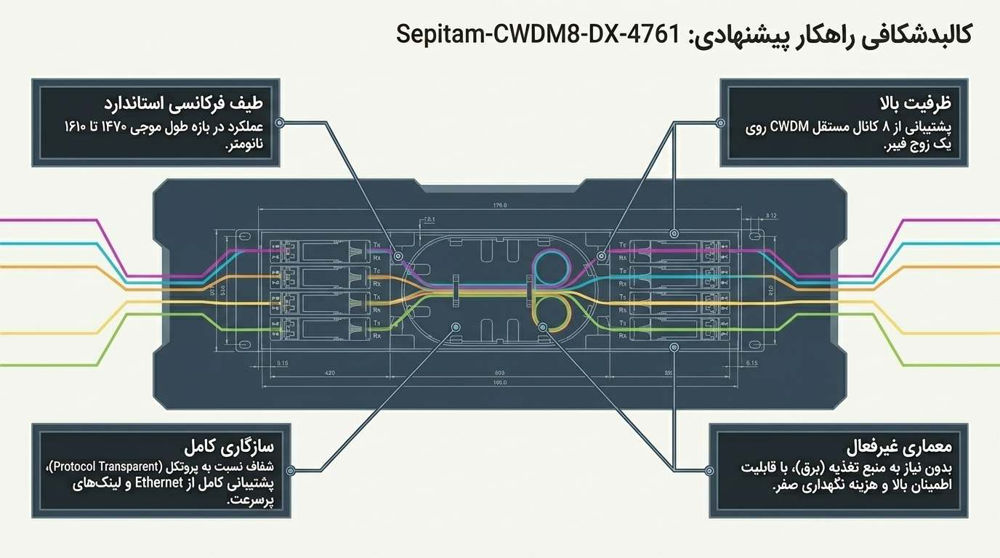

CWDM سپیتام مدل Sepitam-CWDM8-DX-4761 یک مالتی‌پلکسر و دی‌مالتی‌پلکسر passive مبتنی بر فناوری CWDM است که برای افزایش بهره‌وری از زیرساخت فیبر نوری طراحی شده است. این تجهیز از هشت کانال مستقل در بازه طول موجی 1470 تا 1610 نانومتر پشتیبانی می‌کند و امکان انتقال هم‌زمان چندین سرویس شبکه را بر روی یک زوج فیبر فراهم می‌سازد.

از مهم‌ترین ویژگی‌های این محصول می‌توان به پشتیبانی از سرویس‌های Ethernet، قابلیت انتقال لینک‌های پرسرعت، ساختار Passive، قابلیت مانیتورینگ لینک و امکان استفاده در شبکه‌های سازمانی، مراکز داده، فرودگاه‌ها، بانک‌ها و سایر محیط‌های دارای محدودیت فیبر اشاره کرد.

مزیت اصلی این راهکار، افزایش ظرفیت انتقال بدون نیاز به توسعه فیزیکی شبکه است. در نتیجه، سازمان‌ها می‌توانند با حفظ زیرساخت موجود، ظرفیت ارتباطی خود را افزایش داده و هزینه‌های اجرایی پروژه را به حداقل برسانند.

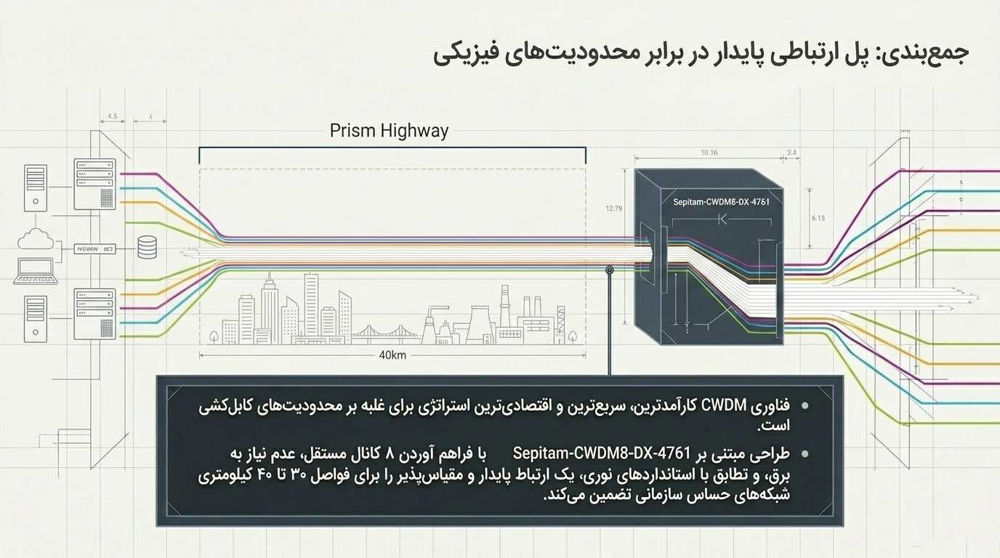

جمع‌بندی

در پروژه‌هایی که محدودیت تعداد رشته‌های فیبر نوری مانع توسعه شبکه می‌شود، فناوری CWDM یکی از کارآمدترین راهکارهای افزایش ظرفیت انتقال محسوب می‌شود. با استفاده از این فناوری می‌توان چندین سرویس مستقل را بر روی یک زوج فیبر منتقل کرد و بدون نیاز به اجرای مسیر جدید، ظرفیت ارتباطی شبکه را توسعه داد.

بررسی فنی انجام‌شده نشان می‌دهد که استفاده از CWDM سپیتام مدل Sepitam-CWDM8-DX-4761 برای ارتباط بین دو سایت با فاصله 30 تا 40 کیلومتر، راهکاری مناسب و قابل توسعه است. این محصول ضمن استفاده بهینه از زیرساخت موجود، امکان انتقال سرویس‌های مختلف شبکه را فراهم می‌کند و می‌تواند به‌عنوان بخشی از یک طراحی پایدار و مقیاس‌پذیر در شبکه‌های سازمانی مورد استفاده قرار گیرد.
