چرا تجمیع لینک (Link Aggregation)؟

تجمیع لینک به شما این امکان را می دهد که چندین لینک را در یک لینک منطقی واحد بین دو دستگاه شبکه تجمیع کنید.

در اکثر دستگاه ها میتوان تا حداکثر 8 پورت تجمیع شده را به عنوان یک گروه همزمان انتخاب کنید.

تجمیع لینک را با نام های مختلفی در مقالات می شنوید:

Ethernet bonding

Ethernet teaming

Link bonding

Link teaming

Network interface controller (NIC) bonding

NIC teaming

Port aggregation

Port channeling

Port trucking

رایج ترین ترکیب های دستگاه شامل اتصال سوئیچ به سوئیچ یا سرور یا دستگاه های ذخیره سازی متصل به شبکه (NAS) یا یک نقطه دسترسی چند پورتی است.

لطفاً مقاله "محدودیت پهنای باند سوپیچ های شبکه" را مطالعه بفرمایید.

مزایای تجمیع لینک چیست؟

• افزایش قابلیت اطمینان و در دسترس بودن:اگریکی از لینک های موجود در کانال تجمیعی از کار بیفتد، ترافیک بطور خودکار به لینک های متصل هدایت می شود.
• تعادل بار: Load Balance می تواند با توزیع ترافیک بین چندین پورت فیزیکی، بار شبکه را کاهش دهد و سبب کاهش تاخیر و جلوگیری از ازدست دادن بسته ها شود.
• افزایش پهنای باند: با گروه بندی چندین لینک، می توانید پهنای باند در دسترس بین دو دستگاه را به طور قابل توجهی افزایش دهید.

انواع مختلف Link aggregation group چیست؟

دو نوع اصلی Link aggregation group استاتیک (دستی) و داینامیک (پویا) است.

Link aggregation group داینامیک از پروتکل کنترل تجمیع لینک (LACP) برای مذاکره با تنظیمات بین دو دستگاه متصل استفاده می کند.

پروتکل کنترل تجمیع لینک (LACP) چیست؟

مخفف Link Aggregation Control Protocol بوده و یکی از پروتکل هایLink aggregation groupمی باشد. پروتکلی است که به استاندارد IEEE 802.3ad معروف است. ولی در حال حاضر AX802/1 نیز استفاده میشود.

چگونه می توانم تجمیع لینک را در شبکه خود تنظیم کنم؟

1. اطمینان حاصل کنید که هر دو دستگاه از تجمیع لینکپشتیبانی می کنند.
2. Link aggregation group را در هر دو دستگاه پیکربندی کنید.
3. مطمئن شوید که Link aggregation group که در هر دستگاه ایجاد می‌کنید تنظیمات یکسانی برای سرعت پورت، حالت دوطرفه، کنترل جریان و اندازه MTU داشته باشد
4. اطمینان حاصل کنید که همه پورت‌هایی که عضو یک Link aggregation group هستند، عضویت‌های یکسانی در شبکه محلی مجازی (VLAN) دارند.
5. اگر می خواهید یک Link aggregation group به VLAN اضافه کنید، ابتدا Link aggregation group را راه اندازی کنید و سپس Link aggregation group را به VLAN اضافه کنید. پورت های جداگانه اضافه نکنید.


با ذکر مثالی به نحوه کانفیگ و چگونگی عملکر این پروتکل میپردازیم.

مدیر شرکتی از مدیر شبکه خود می خواهد که بدون ایجاد هزینه ای، شبکه ای پویاتر در جهت ارسال ویدیو و یا بسته هایی با نرخ بالاتر و شبکه ای بدون قطعی ایجاد کند.

در صورتی که سوئیچ پروتکل LACP را پشتیبانی کند مدیر شیکه با فعال سازی این قابلیت میتواند خواسته های مدیر شرکت خود را بدون تعویض سوئیچ ها برطرف سازد.

این امر نه تنها سبب افزایش پهنای باند و ایجاد لینک پشتیبان و افزایش قابلیت اطمینان و در دسترس بودن شبکه می شود بلکه با توزیع ترافیک بین چندین پورت فیزیکی، بار شبکه را کاهش داده و سبب کاهش تاخیر و جلوگیری از ازدست دادن بسته ها می شود. اصطلاحا تعادل بار در شبکه برقرار می شود.

برای آشنایی بیشتر با روند اجرا و کارایی این پروتکل به اجرای سناریو زیر می پردازیم.

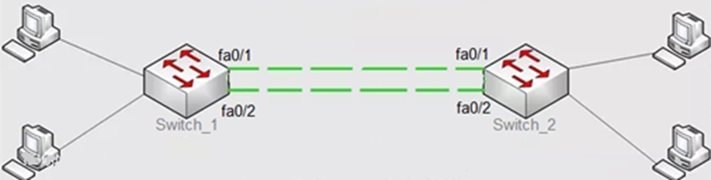

بدون تغییر سوئیچ 100/10 موجود در شبکه، ترافیک 180 مگابیت بر ثانیه را در شبکه عبور دهیدو یک لینک پشتیبان ایجاد کنید.

برای تمامی این کارها فقط کافیست قابلیتLink aggregation موجود در سوئیچ ها را فعال کرد. در ادامه به نحوه کانفیگLink aggregation control protocol(LACP) از طریق web management switch میپردازیم.

در اولین قدم باید ارتباطی بین سوئیچ و کامپیوتر از طریق وب یا کابل کنسول برای اعمال پیکربندی ها بر سوئیچ ایجاد کنید.

در اینجا از طریق وب تنظیمات مورد نیاز برای این عمل را روی سوئیچ کانفیگ خواهیم کرد.

نحوه پیکربندی:

1- ورود به پنل وب مدیریت سوئیچ پس از اطمینان از اتصالات دستگاه، IP سوئیچ را در یک مرورگر وارد کرده تا صفحه پیکربندی ها باز شود.

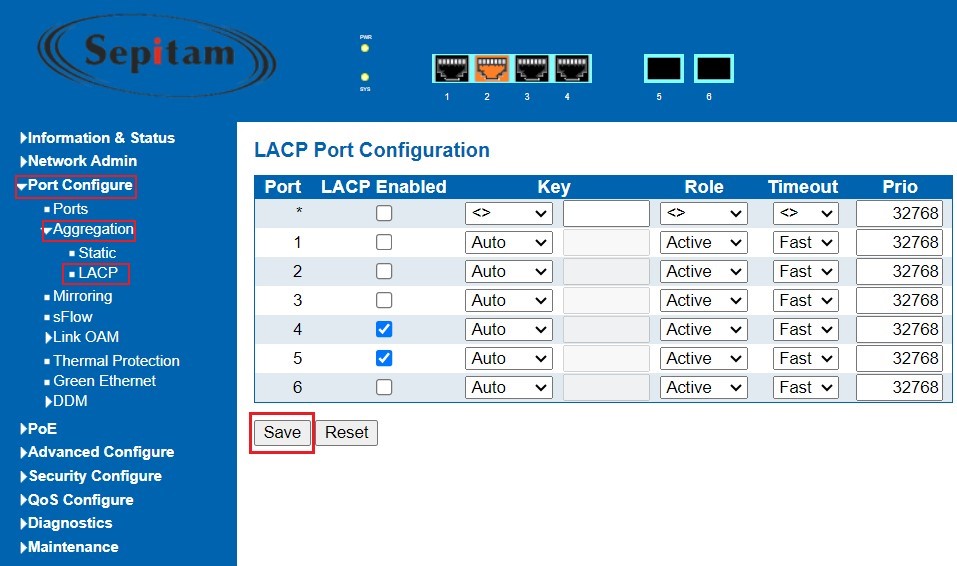

2- سپس از منوی Aggregation> LACP>Port configure پیکربندیهای لازم برای تجمیع لینک درگاه های سوئیچ را تنظیم می کنیم.

با انتخاب هر پورت در قسمت LACP Enabled آن را برای تجمیع و گروه بندی فراخوانی می کنیم.

پس از تنظیم پیکربندی ها بر روی save کلیک کرده تا تنظیمات ذخیره شود.

3- در مرحله بعد از منو Port Configure > Ports > Speed Configured سرعت و نوع پورت های تجمیع شده در هر دو سوئیچ را یکسان انتخاب کرده و save می کنیم.

در این مرحله تنظیمات مورد نیاز برای کانفیگ به پایان میرسد.تمامی مراحل مذکور را برای سوئیچ مقابل هم انجام دهید.

نحوه اطمینان از صحت پیکربندی پروتکل

در ادامه به شرح دو راهکار برای تست پروتکل میپردازیم:

روش اول: پکت های حاوی اطلاعات با نرخ 180 مگابیت بر ثانیه تولید و ارسال کنید. در طی ارسال پکت ها، یک لینک از پورت ها را قطع کرده اگر اتصال همچنان برقرار باقی بماند میتوانید از صحت انجام پیکربندی ها اطمینان حاصل کنید.

• در اینجا ما از نرم افزار iperf برای تولید پکت ها و مانیتور کردن شبکه استفاده می کنیم
• با دستورات زیر یک سمت را کلاینت و طرف دیگر را به عنوان سرور تعریف کنید.

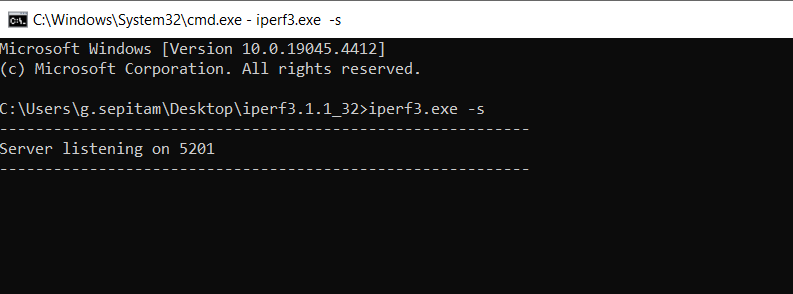

در سرور کد زیر را تایپ کنید. که در ادامه به شما شماره پورت اختصاص داده شده را نمایش می دهد. که با این کار اعلام آمادگی دریافت داده ها را میکند.

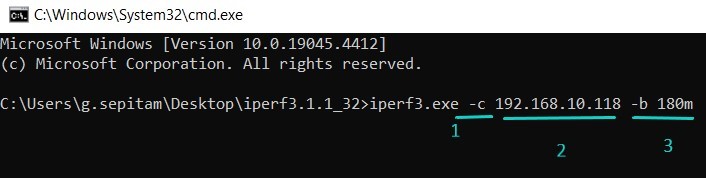

درسمت کلاینت کد زیر را تایپ کنید.

1. جهت شناخته شدن کلاینت به شبکه است.
2. IP آدرس سرور را وارد کنید.
3. جهت تولید پکت TCP با نرخ 180 مگابیت بر ثانیه است.

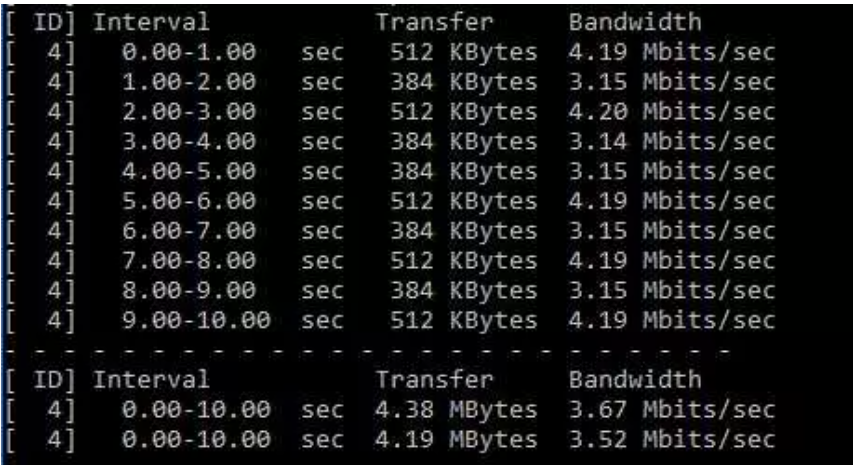

این خروجی در زمان اتصال هر دو لینک و قطع یکی از لینک ها باید برقرار بماند.

روش دوم: دو پورت از دو سوئیچ را با هم تجمیع کنید سپس سرعت هر دو طرف را روی 100 مگابیت بر ثانیه قرار دهید. سپس پکت های حاوی اطلاعاتی در نرخ بیش از 100 مگابیت بر ثانیه مثلا 180 مگابیتی تولید و ارسال کنید و با مانیتور کردن میزان نرخ پهنای باند عبور داده شده میتوانید از صحت انجام پیکربندی ها اطمینان حاصل کنید.

هشدارها

در روند کاری خود به موارد زیر توجه کنید:

• تا زمانی که Link aggregation group را در هر دستگاه تنظیم نکردید آنها را با استفاده از بیش از یک کابل اترنت به یکدیگر وصل نکنید سبب ایجاد حلقه در شبکه، توقف و کندی ترافیک شبکه می شود.
• توجه داشته باشید که کدام پورت‌ها را در هر دستگاهی به Link aggregation group اضافه می‌کنید و مطمئن شوید که پورت‌های صحیح را وصل کردید.
• اگر پورت های که عضو Link aggregation group هستند تنظیمات متفاوتی برای سرعت پورت، حالت دوطرفه یا اندازه MTU داشته باشند یا اگر به طور تصادفی پورت هایی را که عضو گروه نیستند را وصل کنید، پیکربندی با خطا مواجه می شود یا بدرستی کار نمی تواند کند.
• برای اتصال پورت هایی که به Link aggregation group در هر دستگاه اضافه کرده اید، از کابل اترنت یا فیبر استفاده کنید.
• بررسی کنید که چراغ LED هر پورت متصل در هر سوئیچ چشمک می‌زند.
