انواع انتقال تصویر دوربین مداربسته : فیبر نوری

بهره‌مندی از انواع انتقال تصویر دوربین مداربسته به رزولوشن دوربین (پهنای باند)، مسافت بین اجزا ( نوع بستر ) بستگی دارد. بهترین روش انتقال تصویر دوربین مداربسته، روشی است که متناسب با این دو فاکتور، تصویری بدون تاخیر و قطعی به شما ارائه دهد.
در این مقاله تجربه خود را از یک پروژه نظارت تصویری بر بستر فیبر نوری شرح خواهیم داد که دلیل انتخاب این بستر را در آخر مقاله درک خواهید کرد.

مقدمه

شرح مسئله

راه‌حل

نتیجه‌



شرح مساله

در این کارخانه 8 زون در نقاط مختلف و 106 دوربین در نظر گرفته شده بود و در هر زون، دوربین‌ها حداکثر تا 100 متر از سوئیچ‌ها می‌توانستند، فاصله داشته باشند.

طبیعتا تغذیه دوربین‌ مداربسته یکی از حیاتی‌ترین مسائل یک پروژه نظارت تصویری است که باید آن را حل می‌کردیم.

و مسئله دیگر مسافت‌هایی بودند که به  30Kmهم می‌رسیدند که ثبات نرخ انتقال در این فواصل حیاتی بود.

راه حل

 با توجه به چالش تغذیه دوربین‌ها، به واسطه فناوری POE مشکل تغذیه حل می‌شد و از طریق کابل مسی، با سوئیچ‌های POE، تغذیه انجام می‌شد.

برای مسئله‌ی مسافت، بهترین‌ راه حل استفاده از فیبر نوری بود. جزییات بیشتر فنی این پروژه را از مهندس اکرمی، مدیر بخش فنی سپیتام می‌خوانیم:

کابل کشی فیبر نوری باید به گونه ای می‌بود که حداقل چهار کر فیبر نوری در کنار هر زون پیاده سازی می‌شدند. دو کر برای سوییچ و مدیا کانورترها و دو کر به عنوان پشتیبان.

به طور معمول دوربین­های امنیتی در مکان­هایی دور از دسترس در سراسر کارخانه نصب می­شود. برای دوربین­هایی که در سقف و یا دیگر مناطق غیر قابل دسترس مثل تیرها، در امتداد نرده ها و مسیرهای حمل و نقل نصب می شوند ، به راحتی می توان هزینه تامین برق هر یک از دوربین ها را با استفاده از یک سوئیچ یا مدیا کانورتر PoE کاهش داد. PoE این امکان را می­دهد تا بتوان همزمان با انتقال دیتا توان مورد نیاز دستگاه را نیز تامین کرد.

برای آشنایی با تکنولوژی PoE و نحوه انتخاب یک سوئیچ PoE مناسب می توانید به مقاله «نحوه انتخاب PoE Switch» مراجعه کنید.

در زون­های 1 تا 4 که مجهز به 22 دوربین مداربسته است از سوئیچ PoE 22 پورت با دو پورت آپلینکCombo  استفاده شد.

 پورت­های آپلینک Combo این امکان را به کاربر می­دهد تا متناسب با زیر ساخت موجود -کابل مسی یا فیبر نوری- انتقال آپلینک را انتخاب کند. در این قسمت سوئیچ

Sepitam-PS422G-DCDFM مورد استفاده قرار گرفت. در زونهای 5 و 6 سوئیچ 8 پورت PoE با آپلینک نوری Sepitam-PS208G-DFM

برای 8 دوربین مورد نظر استفاده شد. هر سوئیچ، داده و اطلاعات چند دوربین متصل به خود را مالتی پلکس کرده و روی فیبر نوری انتقال می دهد و علاوه بر آن

دوربین ها را تغذیه می کرد. اینترفیس فیبر نوری این سوئیچ ها ماژول SFP بود.

برای نقاطی که فقط یک دوربین وجود داشت مثل زونهای 7 و8 به جای استفاده از سوییچ، از مدیا کانورتر تک پورت

 Sepitam-MP11G-SSF استفاده شد که دارای اینترفیس SFP برای اتصال به فیبر نوری بودند که می‌توانستند قابل اتصال با هر نوع سوئیچ کر در اتاق کنترل

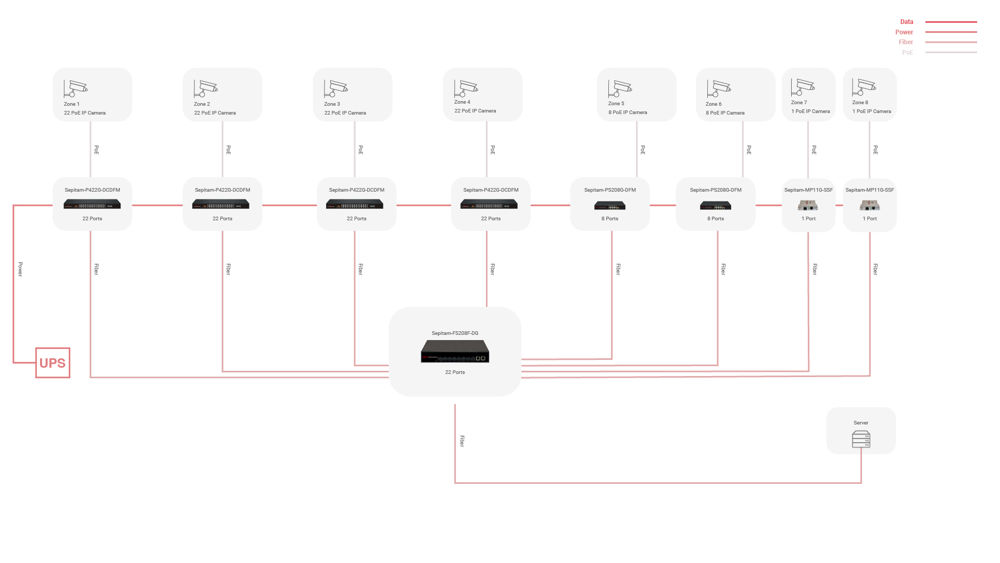

باشد و هم چنین دوربین را تغذیه کنند.  همانطور که در شکل مشاهده می‌کنید. هر کدام از این سوئیچ­ها علاوه بر تغذیه دوربین­ها، دیتای مربوط به تصاویر دوربین­ها را تبدیل به سیگنال نوری کرده و روی کابل نوری انتقال می­دهند.

در آن سوی کابل فیبر نوری که عموما اتاق کنترل آن کارخانه می­باشد، کلیه دیتای ارسالی از مسیرهای مختلف به آن نقطه وارد می­شود. در این نقطه باید تجهیزی وجود

داشته باشد که بتواند حجم بالای دیتای تصاویر دوربین­ها را که به صورت سیگنال نوری است از کلیه مسیرهای وارد شده برداشته و مجددا به داده اترنت مورد نیاز شبکه

تبدیل کند. در اینجا می توان از سوییچ کر Sepitam-FS208F-DG استفاده نمود، این سوییچ دارای 8 پورت فیبر نوری بصورت SFP و دو پورت آپلینک

RJ45 است. از آپلینک این سوئیچ می­توان تمام حجم دیتای دریافتی را به سرور منتقل نمود.

نتیجه

همانطور که خواندید، در یک پروژه، بهترین بستر یا تجهیزات وجود ندارد بلکه بهترین ترکیب بستر و تجهیزات است که باعث می‌شود تا با کمترین هزینه و تعداد دستگاه،

راه‌اندازی و نگهداری شبکه ( کاهش خرابی‌ها و عیب‌یابی) را تسهیل کنیم.
